Elektrik sistemlerinde meydana gelen bazı problemler arıza oluşmadan önce sıcaklık farklılıkları şeklinde kendini gösterebilir. Gevşemiş bir bağlantı, dengesiz yüklenme, yüksek temas direnci veya belirli bir ekipmandaki aşırı ısınma, uygun koşullarda termal kamera ile yapılan incelemede sıcaklık anomalisi olarak görülebilir.
Çeşme termal kamera ölçümü, elektrik ve teknik sistemlerde sıcaklık dağılımının kızılötesi termografi yöntemiyle incelenmesi ve tespit edilen termal anomalilerin teknik açıdan değerlendirilmesi işlemidir.
Bu çalışma özellikle elektrik panoları, dağıtım sistemleri, kompanzasyon panoları, jeneratör bağlantıları ve yüksek yük altında çalışan elektrik ekipmanlarında arıza öncesi belirtilerin görülmesine yardımcı olabilir.
Ancak termal kamera bir “arıza tespit cihazı” olarak tek başına değerlendirilmemelidir. Kameranın gösterdiği sıcaklık farkının nedeninin belirlenmesi için elektriksel yük, ekipmanın yapısı, ortam sıcaklığı, bağlantı durumu ve ölçüm koşulları birlikte değerlendirilmelidir.
Termal kamera, cisimlerin yaydığı kızılötesi radyasyonu algılayarak yüzey sıcaklık dağılımını görüntüleyen bir ölçüm ve görüntüleme cihazıdır.
Elektrik sistemlerinde termal görüntüleme kullanıldığında amaç çoğu zaman:
“Hangi nokta diğerlerine göre anormal şekilde ısınıyor?”
sorusuna cevap bulmaktır.
Örneğin aynı panoda bulunan benzer üç bağlantı noktasından birinin belirgin şekilde daha sıcak olması, bağlantı veya yükleme koşullarının incelenmesini gerektirebilir.
Burada yalnızca en yüksek sıcaklık değerine bakmak yerine sıcaklık farkının nedeni araştırılmalıdır.
Bu nedenle termal kamera ölçümü bir teşhis ve durum değerlendirme yöntemidir.
Çeşme'deki oteller, restoranlar, ticari işletmeler, depolar, atölyeler ve sanayi tesislerinde elektrik sistemleri dönemsel olarak yüksek yük altında çalışabilir.
Özellikle turizm sezonunda:
Klima sistemleri,
Soğutma sistemleri,
Mutfak ekipmanları,
Havuz pompaları,
Havalandırma sistemleri,
Su pompaları,
Çamaşırhane makineleri,
Asansörler,
Elektrikli ısıtma sistemleri
gibi yükler elektrik altyapısının çalışma koşullarını değiştirebilir.
Termal görüntüleme, bu sistemlerin bağlantı ve ekipmanlarında ortaya çıkabilecek anormal sıcaklık dağılımlarının görülmesine yardımcı olabilir.
Özellikle yüksek yük altında çalışan elektrik panolarında termal kontrol, bakım ve arıza önleme çalışmalarını destekleyen bir yöntem olarak kullanılabilir.

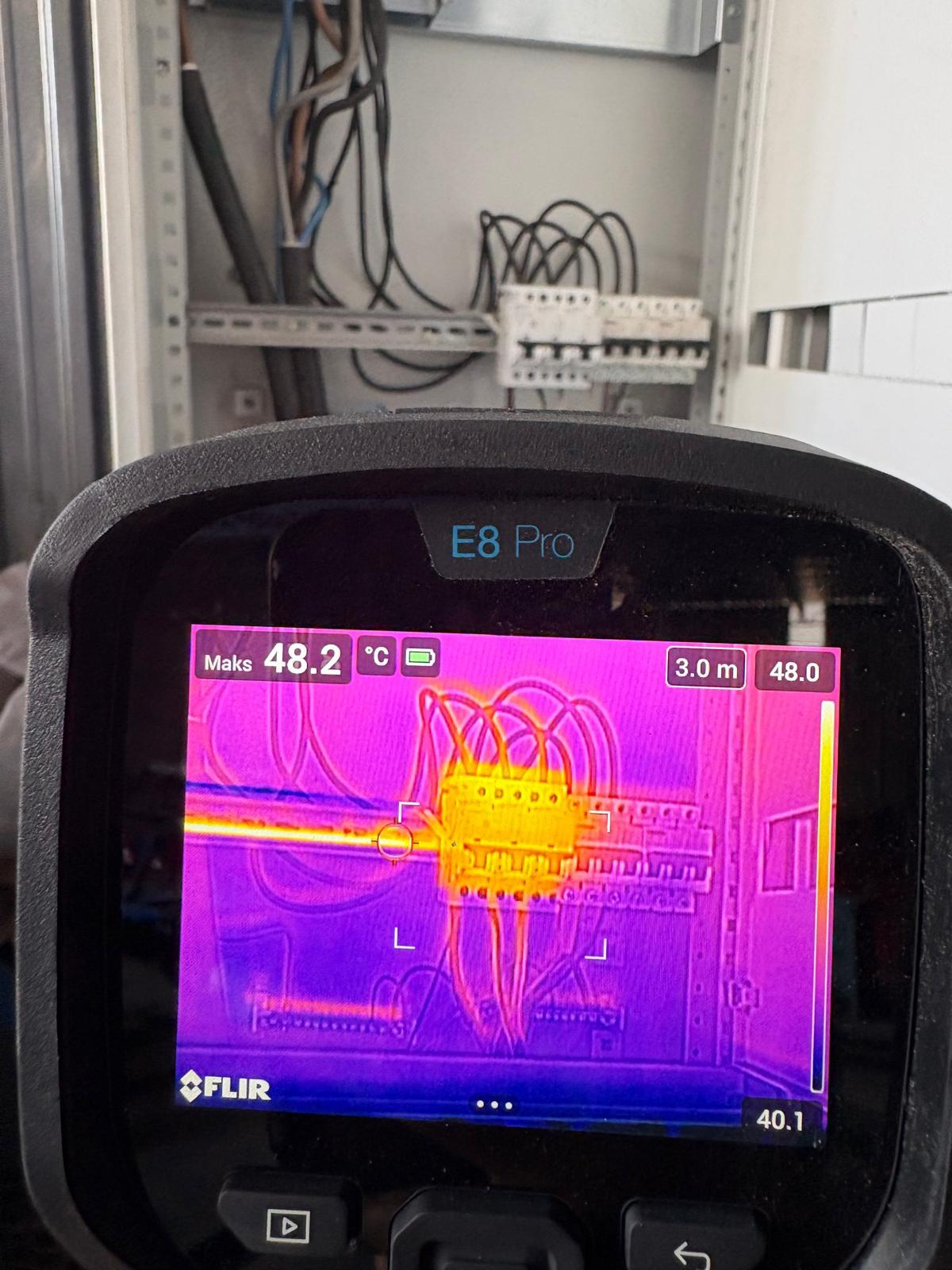

Elektrik panosunda termal görüntüleme sırasında farklı sıcaklık dağılımları görülebilir.
Örneğin:
Kablo bağlantıları,
Şalter bağlantıları,
Sigorta bağlantıları,
Bara bağlantıları,
Kontaktörler,
Klemensler,
Kompanzasyon elemanları,
Enerji dağıtım noktaları
termal açıdan incelenebilir.
Bir bağlantı noktasının çevresindeki benzer noktalara göre belirgin şekilde daha sıcak olması, daha ayrıntılı inceleme gerektiren bir durum olabilir.
Fakat tek başına sıcaklık değerine bakılarak “bu bağlantı kesin arızalıdır” denilmemelidir.
Termal bulgunun elektriksel ve fiziksel nedeninin araştırılması gerekir.
Uygun çalışma koşullarında gevşek veya yüksek temas direncine sahip bağlantılar lokal ısınmaya neden olabilir.
Bu ısınma termal kamera görüntüsünde çevresine göre daha sıcak bir bölge şeklinde görülebilir.
Örneğin aynı bara üzerinde bulunan bağlantı noktalarının büyük bölümü benzer sıcaklıktayken tek bir bağlantının belirgin şekilde daha yüksek sıcaklığa sahip olması araştırılması gereken bir termal bulgudur.
Ancak bu bulgunun nedeni yalnızca gevşek bağlantı olmayabilir.
Aşırı yük, fazlar arasındaki yük dağılımı, ekipman arızası, iletken özellikleri veya çevresel koşullar da sıcaklık farkına neden olabilir.
Bu nedenle termal görüntüleme sonuç değil, teknik değerlendirme için önemli bir veridir.
Profesyonel termal inceleme öncesinde sistemin çalışma koşulları değerlendirilmelidir.
Elektrik panosunun enerjisiz olması, birçok elektriksel termal anomalinin görülmesini zorlaştırabilir.
Bu nedenle ölçüm yapılacak sistemin:
Yük durumu,
Çalışma koşulları,
Ortam sıcaklığı,
Ekipman tipi,
Ölçüm mesafesi,
Görüş açısı,
Yüzey özellikleri
gibi faktörleri dikkate alınmalıdır.
Ardından uygun ekipmanla termal görüntüler alınır.
Şüpheli görülen noktalar belirlenir ve gerekirse daha ayrıntılı elektriksel inceleme yapılır.
Elektrik sistemlerinde termal incelemenin önemli avantajlarından biri, uygun şartlarda sistem çalışırken gözlem yapılabilmesidir.
Bu sayede yük altındaki bağlantıların ve ekipmanların sıcaklık dağılımı görülebilir.
Ancak bu durum her noktaya kapağın açılarak müdahale edilmesi gerektiği anlamına gelmez.
Elektrik panolarında ölçüm yapılırken elektriksel güvenlik prosedürlerine, çalışma mesafelerine ve ilgili iş güvenliği kurallarına uyulması gerekir.
Termal kamera ile inceleme yapmak, elektriksel tehlikeleri ortadan kaldırmaz.
Elektrik ekipmanlarının sıcaklığı yükle birlikte değişebilir.
Düşük yükte çalışan bir bağlantıda herhangi bir belirgin termal problem görülmeyebilirken aynı bağlantı daha yüksek yük altında çalıştığında sıcaklık farkı belirgin hale gelebilir.
Bu nedenle termal görüntülemenin mümkün olduğunca sistemin gerçek çalışma koşullarını temsil eden bir zamanda yapılması önemlidir.
Ölçüm raporunda çalışma koşullarının belirtilmesi de sonuçların ileride karşılaştırılmasını kolaylaştırır.
Hayır.
Termal görüntüde görülen sıcaklık farklılıkları farklı nedenlerden kaynaklanabilir.
Örneğin:
Farklı yük seviyeleri,
Ekipman tasarımı,
Havalandırma koşulları,
Ortam sıcaklığı,
Yüzey emissivitesi,
Ölçüm açısı,
Güneş etkisi,
Ekipmanın normal çalışma karakteristiği
termal görüntüyü etkileyebilir.
Bu nedenle profesyonel termal analiz yalnızca renkli bir görüntü sunmaktan ibaret değildir.
Termal görüntü ile birlikte teknik yorum yapılması gerekir.
Termal kamera ölçümlerinde yüzeyin kızılötesi radyasyon yayma özellikleri, ölçüm doğruluğunu etkileyebilir.
Bu özellik emissivite olarak ifade edilir.
Metal yüzeyler, parlak yüzeyler ve farklı malzemeler termal kamerada ölçüm açısından farklı davranabilir.
Bu nedenle profesyonel termografide yüzey özelliklerinin ve ölçüm koşullarının dikkate alınması önemlidir.
Aksi halde kamerada görülen değer gerçek yüzey sıcaklığını doğru şekilde temsil etmeyebilir.
Bu konu özellikle elektrik panolarındaki parlak metal bağlantı noktalarında önem kazanabilir.
Çeşme'deki otellerin elektrik altyapısı sezon boyunca yoğun çalışabilir.
Özellikle yaz döneminde klima ve soğutma sistemlerinin uzun süre çalışması elektrik dağıtım sistemindeki yük profilini değiştirebilir.
Termal inceleme kapsamında otelin yapısına göre:
Ana elektrik panosu,
Tali panolar,
Kat panoları,
Mutfak panoları,
Kompanzasyon panosu,
Jeneratör bağlantıları,
Büyük motor beslemeleri,
Pompa sistemleri
incelenebilir.
Buradaki amaç bütün panoları aynı şekilde görüntülemek değil, işletmenin yük ve ekipman yapısına göre kritik noktaları belirlemektir.
Sezon öncesi bakım ve teknik hazırlık döneminde termal kamera incelemesi işletmeye önemli bir karşılaştırma verisi sağlayabilir.
Örneğin önceki sezon sonunda belirgin sıcaklık farkı bulunan bir bağlantı, bakım sonrasında tekrar görüntülenerek durum karşılaştırılabilir.
Böylece termal görüntüler yalnızca tek seferlik raporlar olarak değil, tesisin teknik geçmişinin bir parçası olarak değerlendirilebilir.
Özellikle yüksek elektrik tüketiminin gerçekleştiği sezonlarda bu tür karşılaştırmalı kayıtlar bakım planlamasına yardımcı olabilir.
Restoranların mutfaklarında çok sayıda elektrikli cihaz aynı anda çalışabilir.
Fırınlar, bulaşık makineleri, soğutucular, havalandırma sistemleri ve diğer ekipmanlar elektrik panolarındaki yük dağılımını etkileyebilir.
Termal görüntüleme sırasında mutfak panoları ve yüksek yük taşıyan bağlantılar incelenebilir.
Özellikle yoğun çalışma saatlerinde yapılan inceleme, sistemin gerçek kullanım koşullarındaki termal davranışı hakkında daha anlamlı bilgi sağlayabilir.
Atölyelerde motorlar, kaynak makineleri, kompresörler ve çeşitli üretim ekipmanları elektrik sistemine yük bindirebilir.
Bu tür işletmelerde termal kamera ile:
Ana dağıtım panoları,
Makine beslemeleri,
Motor bağlantıları,
Şalterler,
Klemensler,
Bara bağlantıları
gibi noktalar incelenebilir.
Özellikle aynı tip ekipmanların bulunduğu işletmelerde benzer noktalar arasındaki sıcaklık farklılıkları karşılaştırmalı analiz için kullanılabilir.
Kompanzasyon panoları da termal inceleme açısından önemli elektriksel ekipmanlar arasında yer alabilir.
İnceleme sırasında:
Kontaktör bağlantıları,
Kondansatör bağlantıları,
Sigortalar,
Bara bağlantıları,
Kablo terminalleri
gibi noktalar değerlendirilebilir.
Bir komponentin diğerlerinden farklı sıcaklık davranışı göstermesi, ilgili devrenin daha ayrıntılı incelenmesini gerektirebilir.
Ancak termal görüntü tek başına kondansatörün veya kontaktörün arızalı olduğunu kanıtlamaz.
Gerekli durumda elektriksel test ve bakım kontrolleriyle desteklenmelidir.
Jeneratörlerde termal görüntüleme özellikle elektrik bağlantıları ve dağıtım noktalarının durumunun değerlendirilmesinde yardımcı olabilir.
Tesisin yapısına göre:
Jeneratör çıkış bağlantıları,
Şalter bağlantıları,
Transfer sistemi bağlantıları,
Kablo terminalleri,
Ana dağıtım bağlantıları
termal açıdan incelenebilir.
Jeneratörün mekanik bakımının yapılmış olması, elektriksel bağlantıların termal olarak uygun olduğu anlamına gelmez.
Bu nedenle termal inceleme bakım programını destekleyen ayrı bir teşhis yöntemi olarak kullanılabilir.
İyi hazırlanmış bir termal rapor, yalnızca renkli termal fotoğraflardan oluşmamalıdır.
Raporun kapsamına göre:
İşletme bilgileri,
Ölçüm tarihi,
Ölçüm yapılan ekipman,
Ekipman yük durumu,
Ortam koşulları,
Termal görüntü,
Normal görüntü,
Ölçüm noktası,
Sıcaklık değerleri,
Referans alınan noktalar,
Tespit edilen termal anomaliler,
Teknik değerlendirme,
Önerilen düzeltici işlem
yer alabilir.
Özellikle normal görüntü ile termal görüntünün birlikte verilmesi, tespit edilen noktanın sahada kolayca bulunmasını sağlar.
Termografide tek bir evrensel sıcaklık sınırı kullanılarak bütün elektrik ekipmanlarının değerlendirilmesi doğru değildir.
Değerlendirmede:
Ekipmanın nominal çalışma koşulları,
Yük seviyesi,
Aynı tip komponentlerin sıcaklıkları,
Ortam sıcaklığı,
Ekipmanın malzemesi,
Ölçüm koşulları,
Üretici bilgileri,
Teknik standartlar
dikkate alınmalıdır.
Örneğin aynı panoda bulunan benzer bağlantıların sıcaklıkları birbirine yakınken bir bağlantının belirgin şekilde daha yüksek olması, mutlak sıcaklık değerinden bağımsız olarak dikkat edilmesi gereken bir termal bulgu olabilir.
Termal kamera ölçümü ile elektriksel testler birbirinin alternatifi değildir.
Termal kamera:
“Sistemin hangi noktalarında anormal sıcaklık davranışı görülüyor?”
sorusuna yardımcı olur.
Elektriksel testler ise sistemin farklı elektriksel parametrelerini değerlendirebilir.
Bu nedenle kapsamlı bir teknik değerlendirmede termografi gerektiğinde:
Elektriksel ölçümler,
Görsel kontroller,
Bağlantı kontrolleri,
Yük analizi,
Bakım kayıtları
ile birlikte değerlendirilebilir.
Termal incelemede şüpheli bir nokta tespit edilirse doğrudan ekipmanın değiştirilmesi doğru yaklaşım olmayabilir.
Öncelikle:
Termal bulgu doğrulanır.
Yük koşulları değerlendirilir.
Fiziksel bağlantı kontrol edilir.
Elektriksel değerler incelenir.
Ekipmanın normal çalışma karakteristiği değerlendirilir.
Gerekirse bakım veya onarım planlanır.
Yapılan işlem sonrasında tekrar termal görüntüleme yapılabilir.
Bu yaklaşım gereksiz parça değişimlerinin önüne geçerken gerçek problemin belirlenmesine yardımcı olur.
Termal kamera ölçümünün fiyatı tesisin büyüklüğüne ve kontrol kapsamına göre değişebilir.
Fiyatı etkileyebilecek unsurlar:
İncelenecek pano sayısı,
Ekipman sayısı,
Ölçüm noktalarının sayısı,
Tesisin büyüklüğü,
Çalışma koşulları,
Rapor kapsamı,
Termal analiz detay seviyesi,
İlave elektriksel ölçüm talepleri
olabilir.
Bu nedenle yalnızca “termal kamera çekimi kaç TL?” şeklinde fiyat karşılaştırması yapmak yerine hangi ekipmanların inceleneceğinin netleştirilmesi daha sağlıklıdır.
Hizmet almadan önce şu noktalar netleştirilmelidir:
Hangi panolar incelenecek?
Ölçüm yük altında mı yapılacak?
Ölçüm sırasında çalışma koşulları kaydedilecek mi?
Termal ve normal görüntüler birlikte raporlanacak mı?
Sıcaklık değerleri raporda gösterilecek mi?
Şüpheli noktalar teknik olarak yorumlanacak mı?
Ölçüm noktaları tanımlanacak mı?
Rapor ekipman bazında hazırlanacak mı?
Tespit edilen bulgular için öneri verilecek mi?
Gerekirse kontrol sonrası doğrulama yapılabilecek mi?
Bu sorular hizmetin gerçek teknik kapsamını anlamayı kolaylaştırır.
Çeşme'deki işletmeler açısından termal görüntülemenin özellikle şu alanlarda faydalı olabileceği söylenebilir:
Oteller:
Ana panolar, kat panoları, mutfak, jeneratör, kompanzasyon ve büyük motor beslemeleri.
Restoranlar:
Mutfak panoları, yüksek güçlü cihazların beslemeleri ve soğutma sistemleri.
Sanayi ve atölyeler:
Makine beslemeleri, motorlar, ana dağıtım panoları ve yüksek yük taşıyan bağlantılar.
Depolar:
Ana dağıtım sistemleri, aydınlatma panoları, motorlu sistemler ve kritik elektrik bağlantıları.
Ticari işletmeler:
Ana pano, tali panolar, klima ve soğutma sistemleri ile yüksek yük çeken ekipmanların beslemeleri.
Bu alanların tamamında ölçüm kapsamı tesisin gerçek elektrik altyapısına göre belirlenmelidir.
Hayır.
Termal kamera, bakım işleminin alternatifi değildir.
Örneğin termal inceleme sırasında bir bağlantıda yüksek sıcaklık tespit edilmesi halinde bağlantının mekanik ve elektriksel olarak incelenmesi ve gerekiyorsa bakımının yapılması gerekir.
Aynı şekilde bakım yapılmış olması da termal görüntüleme ihtiyacını ortadan kaldırmaz.
İki uygulama farklı amaçlara hizmet eder:
Bakım: Ekipmanın çalışma durumunu korumaya ve arızaları gidermeye yönelik işlemler.
Termografi: Sıcaklık dağılımındaki anormallikleri belirlemeye ve teknik değerlendirmeye yardımcı olan teşhis yöntemi.
Profesyonel termal incelemede amaç çok sayıda görüntü çekmek değildir.
Asıl amaç:
doğru ekipmanı seçmek → uygun çalışma koşulunu belirlemek → doğru ölçüm yapmak → termal anomalileri belirlemek → teknik nedenleri değerlendirmek → raporlamak
olmalıdır.
Çeşme'deki otel, restoran, ticari işletme ve sanayi tesislerinde özellikle yoğun sezon öncesinde veya yüksek yük dönemlerinde gerçekleştirilen termal incelemeler, elektrik altyapısının mevcut çalışma davranışı hakkında değerli bilgiler sağlayabilir.
Termal görüntülerin sonraki kontrollerde karşılaştırılması ise tek seferlik ölçümden daha güçlü bir bakım ve teknik takip yaklaşımı oluşturabilir.
Elektrik ve teknik ekipmanların kızılötesi termografi yöntemiyle incelenerek sıcaklık dağılımlarının ve olası termal anomalilerin değerlendirilmesidir.
Hayır. Termal kamera bir termal belirti gösterebilir. Bulguların nedeni elektriksel ve fiziksel kontrollerle doğrulanmalıdır.
Elektriksel termal incelemenin amacı çoğunlukla sistemin çalışma koşullarındaki sıcaklık dağılımını değerlendirmektir. Ancak ölçüm yöntemi ve güvenlik prosedürü incelenecek sisteme göre belirlenmelidir.
Gevşek veya yüksek temas direncine sahip bağlantılar uygun çalışma koşullarında lokal ısınmaya neden olabilir ve bu durum termal görüntülemede görülebilir. Ancak kesin teşhis için ilave kontrol gerekebilir.
Ana elektrik panoları, kompanzasyon, jeneratör bağlantıları ve yüksek yük altında çalışan elektrik ekipmanlarında anormal sıcaklık dağılımlarının belirlenmesine yardımcı olabilir.
Hayır. Termal kamera ölçümü ayrı bir teşhis ve durum değerlendirme yöntemidir. Gerekli periyodik kontrollerin yerine otomatik olarak geçmez.
Tesisin çalışma koşullarına göre planlanabilir. Özellikle yüksek yük altında çalışan elektrik sistemlerinde, bakım programlarında ve sezon öncesi teknik hazırlıklarda kullanılabilir.
